Technische Daten
| Typ | 400 E-UW |
|---|---|
| Primär: | |
| Netzspannung [ V ] | 3 x 400 o. MP |
| Frequenz [ Hz ] | 50 / 60 |
| Leistungsaufnahme [ KVA ] | max. 17,5 |
| Leistungsfaktor cos phi | ca. 0,98 |
| Wirkungsgrad [ % ] | > 85 |
| Empfohlene Netzabsicherung [ A ] | 3 x 25 träge (D) |
| Zulässige Netzspannungsschwankungen [ % ] | +/- 10 |
| Sekundär: | |
| Leerlaufspannung [ V/DC] | ca. 60 |
| Schweißstrombereich [ A ] | 20 – 400 |
| Schweißspannungsbereich [ V/DC] | 15 – 40 |
| Imax bei 60 % ED (ohne Filtermatte) [ A / V ] | 400 / 40 |
| Imax bei 100 % ED (ohne Filtermatte) [ A / V ] | 320 / 33 |
| Automatischer Überlastschutz > 1 sek. [ A ] | 420 |
| max. Kurzschlußstrom < 1 sek. [ A ] | > 1000 |
| Allgemein: | |
| Schutzart | IP 23 |
| Isolationsklasse | F |
| Kühlart Stromquelle | F / Lüfter |
| Netzanschlusskabel [ mm2 ] | 4 x 4 flexibel |
| Netzstecker | CEE 32 A |
| Empfohlener Schweißkabelquerschnitt [ mm2 ] | 70 |
| Gewicht [ Kg ] | ca. 65 |
| Abmessungen ü.a. (L x B x H) [ mm ] | ca. 700 x 400 x 400 |
Ersatzteile
Service, spare parts, prices and delivery times on request.

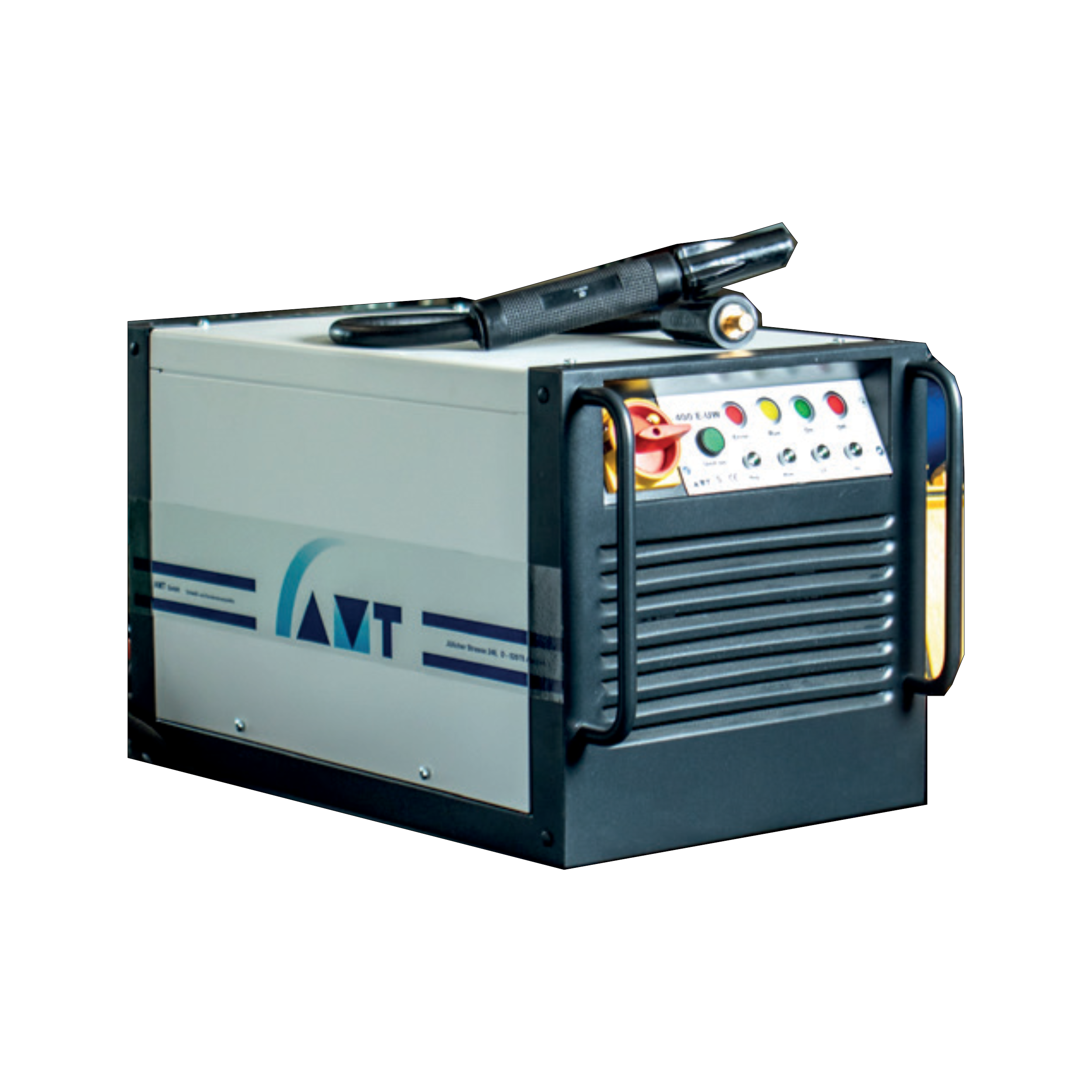

400E-UW
AMT art. no.:
Customer art. no.:
Sicherheitskonzept
zum Schutz des Schweißers (Tauchers) gegen elektrische Unfälle
– erfüllt die Richtlinien „BGV-D1“ und „Code of Practice for the Safe Use of Electricity under Water“
– erhöhte Sicherheit durch maximale Leerlaufspannung von 60 (55) V-DC (zulässig laut BGV: 65 V-DC)
– externer NOT-AUS-Kreis zum schnellen netzseitigen Abschalten des Gerätes in Gefahrsituationen
– bauartbedingte passive Leerlaufspannungsbegrenzung durch sekundärgetaktete Bauweise.
– aktive Leerlaufspannungsbegrenzung bei Netzschwankungen durch spezielle elektr. Schutzbeschaltungen
– Ausgangsspannungsbegrenzung auf 15 V-DC bei inaktivem Schweißprozess bzw. Lichtbogenabriss
– abschalten der Leistungselektronik durch externen Freigabeschalter
– Sollwertabhängige Leistungsteilfreigabe > 20 A
– Schutz durch Abschalten der Leistungselektronik bei netzseitiger Überspannung
Anwendungsbereiche
– Stabelektrode:Optimale Eigenschaften mit hochpräzisem Gleichstrom für alle Elektrodentypen von sauer bis basisch. Integrierter Heißstart und einstellbarer Arc-Force gewährleisten beste Schweißergebnisse in
allen Schweißpositionen. Hohe Leistungsreserven für Sonderelektroden mit mehr als 100 %iger
Ausbringung.
– Fugenhobeln: Aufgrund der hohen Energiereserven und der damit verbundenen hohen Kurzschlussströme von
über 1000 A sehr gute Eigenschaften beim Lichtbogenschneiden und Fugenhobeln.
– WIG: In begrenztem Umfang mit Kontaktzündung und Ventilbrenner möglich.
