Technische Daten

Verfügbare Dienstleistungen

BGV-A3 Prüfungen
Kalibrierung und Validierung von Schweißstromquellen
Reparatur und Service von Schweißgeräten und Stromquellen

Service, spare parts, prices and delivery times on request.

Ersatzteile

5100-2002 PCB HZ-PR-Bus 6.1
5100-2003 PCB HZ-NFI
5100-2004 PCB HZ-Elkopla 6.1
5100-2005 PCB HZ-SNT-FB7
5100-2006 PCB LED+SW2-12
5100-2007 PCB HZ-DR-K-SS
5100-2012 PCB HZ-OVP-5
5100-2013 PCB HZ_LEM-250A
5802-1000 Power block and PCB control board
(calibrated)
5802-1001 Impuls transformer HZPS250
5802-1003 Output choke big – blue
5802-1004 Output choke big – black
5802-1005 Output choke small
7710-0020 Fan 120×38 24Vdc
7710-0021 Fan 80×25 24Vdc
7710-0023 Fan 120×25 24Vdc
6435-0001 Choke mount big
7501-1225 Bridge rectifier 25A
7917-0008 Connector HDFK V10 grey
7917-0009 Connector HDFK V10 green yellow
7953-0001 Connector 3 pin Hirschmann
7971-0001 Connector output M8
7971-0002 Connector output M6

Prices and delivery times on request.

Subject to change

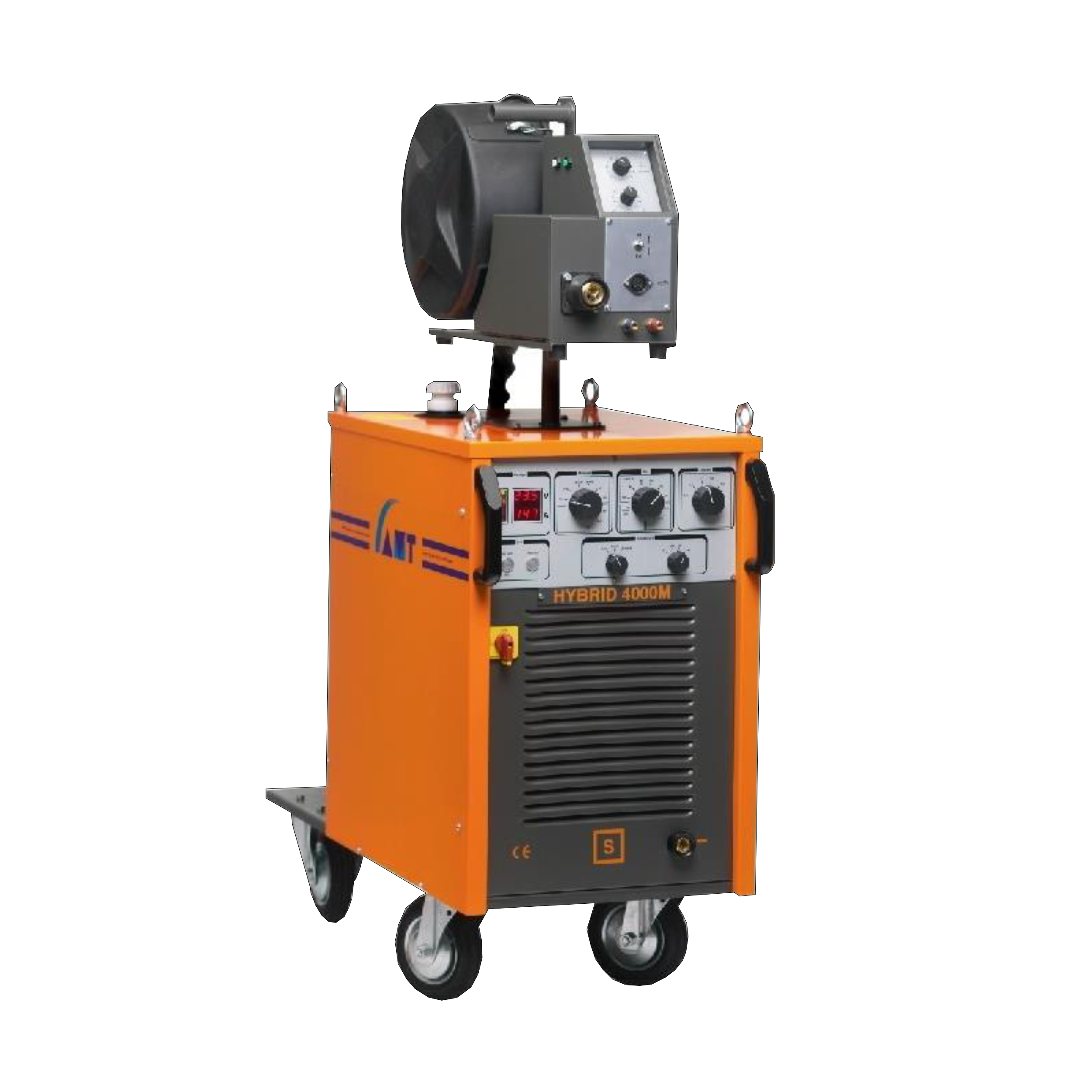

Hybrid 4000M

Kategorien: Ersatzteile, MIG/MAG-Schweißgeräte, Neugerät

Angebot anfordern

Get a quote

AMT art. no.:

0301-0001

Customer art. no.:

Vollelektronische, synergetisch gesteuerte MIG/MAG-Präzisions
Schweißstromquelle für Spritzer freies Impulslichtbogenschweißen mit 400A (4000 M).

Anwendungsbereiche:

– Stabelektrode: Optimale Eigenschaften mit hochpräzisem Gleichstrom für alle Elektrodentypen von sauer bis basisch.
(Fugenhobeln) Integrierter Heißstart und einstellbarer Arc-Force gewährleisten beste Schweißergebnisse (besonders
auch für die Zellulose-Elektrode) in allen Schweißpositionen. Hohe Leistungsreserven für Sonderelektroden mit mehr als 100 %iger Ausbringung.

– MIG/MAG-Normal: Spritzer arme Kurz-, Normal- und Sprühlichtbogenschweißungen mit Massivdrähten von 0,8 bis 1,6 mm
und Röhrchen-Drähten von 1,0 bis 2,4 mm Durchmesser. Höchste Prozess-Stabilität durch HYBRID
Technologie, besonders im unteren Strombereich, für alle Schutzgase von 100 % CO2 bis 100 % Argon.

– MIG/MAG-PULS: Spritzer freies Impulslichtbogenschweißen für alle gängigen Werkstoffe und Schutzgase mit max. 20 %
CO2 Anteil. Spezielle Zündeinrichtung und reaktionsschnelle Kurzschluss-Behandlung bei unvermeidlichen kleinen Draht- und Vorrichtungsstörungen. Bestens geeignet für alle Massiv- und Röhrchen-Drähte.

Systemvorteile:

einfachste synergetische Bedienung
hoher Wirkungsgrad durch Hybrid-Technologie
optimale Prozess-Stabilität durch höchste Regelgeschwindigkeit
4-Rollenantrieb mit geregeltem Drahtvorschubmotor
Digitalanzeige mit Diagnosedisplay
servicefreundlich durch modularen Aufbau
bequeme Handhabung durch große Bedienelemente
kundenspezifische Sonderschweißprogramme
Hot-Start und Hyper-Puls-Einrichtung
Start- und Endimpuls für sichere Zündung mit spitzem Drahtende
2/4-Takt-Steuerung mit und ohne Kraterfüllen
einstellbarer Arc-Force bei Elektrodenschweißung
integrierte Wasserkühlung für Brenner
Nachkühlautomatik für Brenner und Leistungsteil
Abschaltautomatik im Störungsfall
vielfältige Sonderlösungen
Wechselrahmen mit Filtermatte
roboterfähig
Punktschweißautomatik
Fernstelleranschluss
generatortauglich
große Lenk- und Bockrollen
Kranösen
Gasflaschenkonsole mit Flaschenhalter

Technische Daten:

HYBRID	4000 M	Drahtvorschub	DV-S	DV-A
Schweißstrombereich	15-400 A	Drahtgeschwindigkeit	0-20 m	0-20 m
Schweißspannungsbereich	0-50 V	Massivdrahtdurchmesser	0,8-1,6 mm	0,8-1,6 mm
Leerlaufspannung	ca. 70 V	Fülldrahtdurchmesser	1,0-2,4 mm	1,0-2,4 mm
Imax bei 60 % ED (o. Filtermatte)	400 A	Motorspannung	42 V=	42 V=
Imax bei 100 % ED (o. Filtermatte)	320 A	Motorleistung	90 W	150 W
Pulsfrequenz (synergetisch)	0-500 Hz	Regelung	AC-Tacho	Pulsgeber
Netzspannung	3×400 V	Drahtspulenaufnahme	senkrecht	waagerecht
Max. Leistungsaufnahme	16,6 KVA	Abmessungen (HxBxT)	400x250x640	300x480x700
Leistungsfaktor cos phi	ca. 0,9	Gewicht (o. Drahtspule)	ca. 15 Kg	ca. 25 Kg
Abmessungen (HxBxT) in mm	850x465x1000
Gewicht (o. Drahtvorschub)	ca. 120 Kg
