Technische Daten
| Typ | Hybrid 600 – Hyperbaric |
|---|---|
| Netzversorgung | 3 x 400V o.MP, 50 Hz |
| Zul. Netzspannungsschwankungen | +/- 10% |
| max. Leistungsaufnahme | 27 KVA |
| Leistungsfaktor cos phi | ca. 0.98 |
| Wirkungsgrad | > 85 % |
| Leerlaufspannung | max. 60 V |
| Schweißstrombereich | 20 A – 600 A |
| Schweißspannungsbereich | 10 V – 50 V |
| Einschaltdauer (ohne Filtermatte) | 60 % (25°C) |
| Abmessungen Stromquelle (HxBxT) | 400 x 400 x 700 mm |
| Gewicht Stromquelle (o. Peripherie) | 95 Kg |
Ersatzteile
Service, spare parts, prices and delivery times on request.

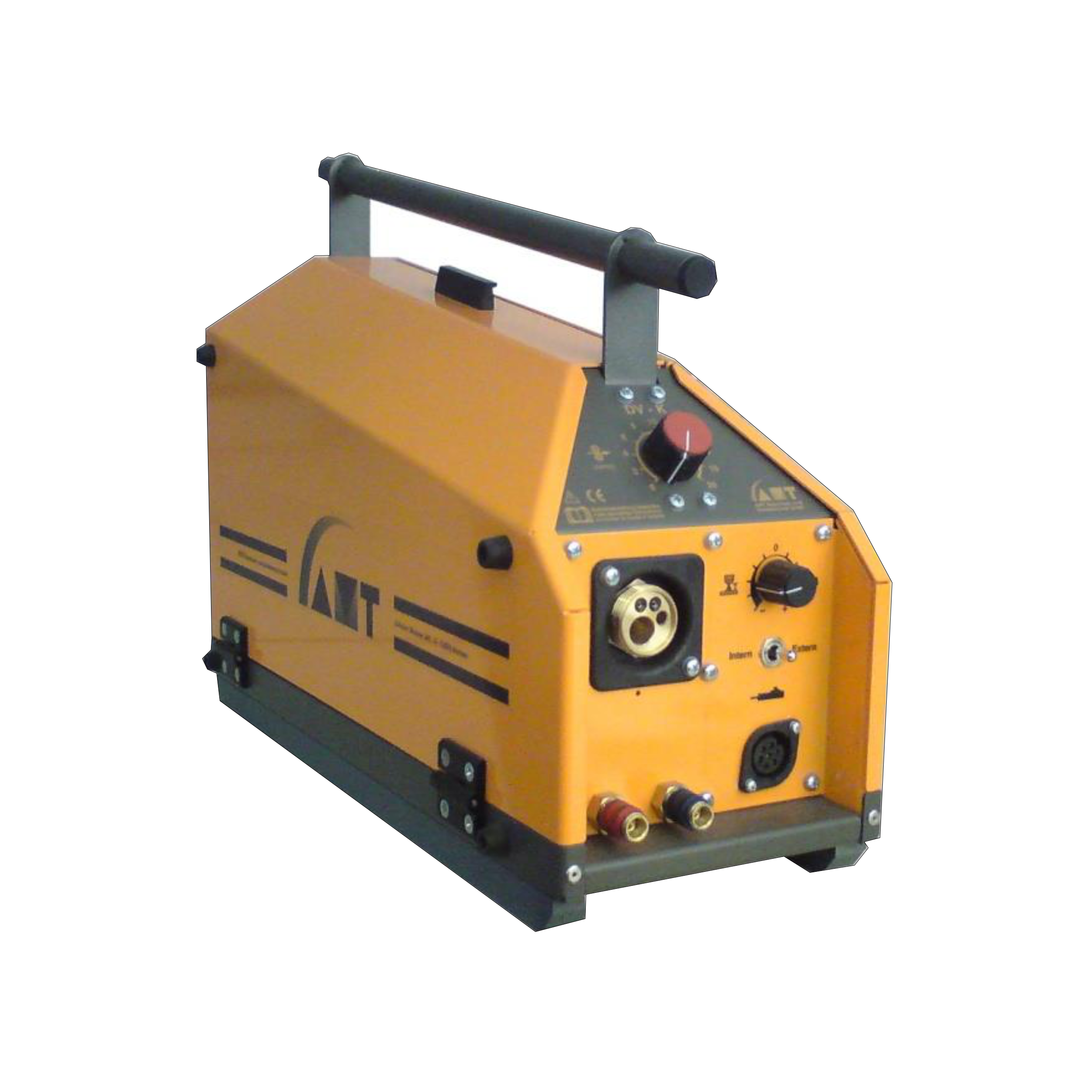

Hybrid 600 – Hyperbaric
AMT art. no.:
Customer art. no.:
Elektronisch geregelte Schweißstromquellen zum Schweißen und Schneiden mit 600 A in hyperbarer Umgebung.
Anwendungsbereiche
- MIG/MAG: Neuartiges von AMT entwickeltes MSG-Regelkonzept für spritzerarme Kurz-, Normal- und Sprühlichtbogenschweißungen unter Überdruck mit Massivdrähten von 0,8 bis 1,6 mm und Röhrchen/Drähten von 1,0 bis 2,4 mm Durchmesser. Höchste Prozess-Stabilität durch die AMT-HYBRID Technologie.
- E-Hand: Optimale Eigenschaften mit hochpräzisem Gleichstrom für alle Elektrodentypen von sauer bis basisch. Integrierter Heißstart und einstellbarer Arc-Force gewährleisten beste Schweißergebnisse in allen Schweißpositionen. Hohe Leistungsreserven für Sonderelektroden mit mehr als 100 %iger Ausbringung.
- Fugenhobeln: Aufgrund der hohen Energiereserven und der damit verbundenen hohen Kurzschlussströme von über 1000 A sehr gute Eigenschaften beim Lichtbogenschneiden und Fugenhobeln.
- Glühen: Über das integrierte Glühprogramm und den zugehörigen Glühmatten, lässt sich zur Vermeidung von Spannungsrissen der Schweißbereich partiell vorheizen.
AMT – Sicherheitskonzept zum Schutz des Schweißers gegen elektrische Unfälle
- erfüllt die Richtlinien „BGV-D1“ und „Code of Practice for the Safe Use of Electricity under Water“
- erhöhte Sicherheit durch maximale Leerlaufspannung von 60 V-DC (zulässig laut BGV: 65 V-DC)
- externer NOT-AUS-Kreis zum schnellen netzseitigen Abschalten des Gerätes in Gefahrsituationen
- bauartbedingte passive Leerlaufspannungsbegrenzung durch sekundärgetaktete Bauweise.
- aktive Leerlaufspannungsbegrenzung bei Netzschwankungen durch spezielle elektr. Schutzbeschaltungen
- optionale Ausgangsspannungsbegrenzung auf 15 V-DC bei inaktivem Schweißprozess bzw. Lichtbogenabriss
- abschalten der Leistungselektronik durch externen Freigabeschalter
- Sollwertabhängige Leistungsteilfreigabe > 20 A
- Schutz durch Abschalten der Leistungselektronik bei netzseitiger Überspannung
System Vorteile
- NOT-AUS Funktion
- niedrige Leerlaufspannung 60 V
- Anwenderfreundlich
- Multifunktionell durch
- MSG, E-Hand, Glühen
- kompakte Bauweise
- hohe Prozessstabilität
- einstellbarer Arc-Force
- einstellbarer Hot-Start
- 100% generatortauglich
- hoher Wirkungsgrad
- leichte Bedienung
Technische Daten
| Typ | Hybrid 600 – Hyperbaric |
|---|---|
| Netzversorgung | 3 x 400V o.MP, 50 Hz |
| Zul. Netzspannungsschwankungen | +/- 10% |
| max. Leistungsaufnahme | 27 KVA |
| Leistungsfaktor cos phi | ca. 0.98 |
| Wirkungsgrad | > 85 % |
| Leerlaufspannung | max. 60 V |
| Schweißstrombereich | 20 A – 600 A |
| Schweißspannungsbereich | 10 V – 50 V |
| Einschaltdauer (ohne Filtermatte) | 60 % (25°C) |
| Abmessungen Stromquelle (HxBxT) | 400 x 400 x 700 mm |
| Gewicht Stromquelle (o. Peripherie) | 95 Kg |
Ersatzteile
Service, spare parts, prices and delivery times on request.
